GOM Inspect – besplatni programski paket za kontrolu i obradu mjernih rezultata

GOM Inspect je besplatni programski paket za 3D kontrolu, dimenzionalne analize i obradu 3D poligoniziranih mreža trodimenzionalnih oblaka točaka kao i preglednik za ATOS i GOM Inspect Professional zapise.
Sveobuhvatni, certificirani nadzorni alat
GOM Inspect sadrži sve evaluacijske alate potrebne za sveobuhvatnu analizu dijelova i konstrukcija
GOM Inspect nezavisno su testirali i certificirali američki i njemački nacionalni mjerni laboratoriji (PTB, NIST). Točnost rezultata softvera potvrđena je usporedbom s referentnim rezultatima. GOM Inspect svrstan je u razred s najmanjim odstupanjima – klasu 1.
- Učitavanje CAD modela u standardnim formatima : IGES, STEP, JT Open, …
- Mogućnost višestrukog poklapanja mjernog rezultata i CAD modela unutar istog projekta: automatsko poravnavanje, RPS, 3-2-1, ravnina-linija-točka, best-fit (metoda najmanjih odstupanja), hijerarhijsko poravnavanje…

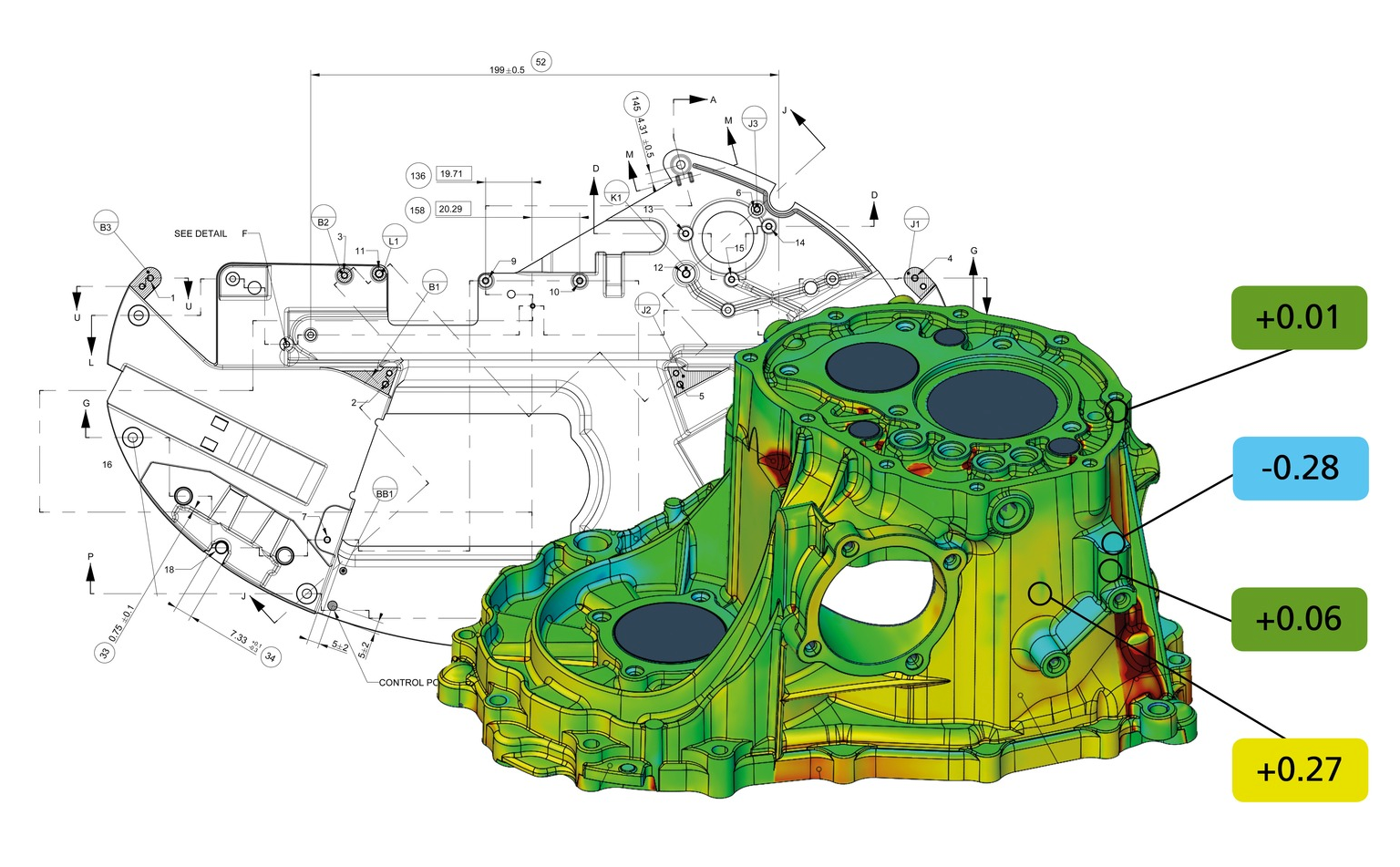

- Odstupanja oblika mjernog objekta od CAD originala: površinski prikaz, po presjecima i u pojedinačnim točkama
- Generiranje pravilnih geometrijskih tijela na temelju mjernog rezultata i CAD modela
- Dvodimenzionalna analiza po presjecima
- Mjerne funkcije: udaljenosti, kutovi, promjeri, virtualna pomična mjerka…
- Tolerancije oblika i položaja (GD&T analiza) po standardima ISO 1101 i ASME Y14.5
- Mjerni izvještaji: screenshot, proračunske tablice, PDF…
Generiranje i obrada poligonalnih mreža
GOM Inspect automatski preračunava oblake točaka u visokokvalitetne 3D mreže i raspolaže brojnim alatima za njihovu obradu:
- Učitavanje 3D oblaka točaka u standardnim formatima: STL, ASCII…
- Pretvaranje oblaka točaka u poligonizirane mreže
- Izglađivanje poligonalnih mreža
- Redukcija poligonalnih mreža
- Zatvaranje rupa u mrežama
- Usavršavanje poligonalnih mreža
- Izdvajanje zakrivljenih linija iz mreža
- Prikaz rezultata u standardnim formatima: STL, ASCII, …
Besplatni preglednik
Cjelovito polje mjernih podataka omogućuje jednostavno razumijevanje problematičnih područja i brže pronalaženje mogućih rješenja. Kako bi se olakšala komunikacija između odjela za mjerenja, analize, konstrukcije i razvoj, svi podaci dobiveni pomoću GOM Inspect Professional i ATOS Professional sadržani su u jednoj datoteci. Pomoću programa GOM Inspect mjerni rezultati i izvještaji lako su dostupni Vašim kolegama i partnerima za pregled i daljnje analize.
Svi GOM Inspect, GOM Inspect Professional i ATOS Professional skupovi podataka potpuno su međusobno kompatibilni.
Usporedba GOM Inspect iGOM Inspect Professional |
![]() |
![]() |
---|---|---|
Učitavanje podataka i prikaz rezultata mjerenja (ASCII, STL, PGS …) | ![]() |
![]() |
Poligoniziranje ATOS podataka | ![]() |
![]() |
Poligoniziranje rezultata skeniranja drugim uređajima (laserski skeneri, kompjutorski tomografi …) | ![]() |
![]() |
Obrada poligoniziranih mreža | ![]() |
![]() |
Učitavanje CAD-modela u osnovnim standardnim formatima (IGES, STEP …) | ![]() |
![]() |
Učitavanje CAD-modela u izvornim formatima (CATIA, UG, Pro/E) | ![]() |
![]() |
Kontrola | ![]() |
![]() |
Izvještavanje | ![]() |
![]() |
Sljedivost | ![]() |
![]() |
Makronaredbe | ![]() |
![]() |
Predlošci | ![]() |
![]() |
Parametarski nadzor | ![]() |
![]() |
Učenje uz rad | ![]() |
![]() |
Učitavanje izvornih planova kontrole (XSLT) | ![]() |
![]() |
Dokumentacija i podrška
Upute, opsežne baze spoznaja i primjeri dostupni su izravno iz programa
svim korisnicima GOM Inspect-a, ili na https://support.gom.com
